注塑機螺桿的種類、參數和選型

來源: 舟山市鴻發塑料機械有限公司  作者: www.86117711.net  時間: 2022-02-10

 　　螺桿可以說是注塑機內部的重要核心部件之一，螺桿的作用非常大，它不僅涉及到熔融、混煉的作用，而且還具有輸送、壓縮和排氣的功能，它的好壞往往影響著注塑成品的質量。下面鴻發塑料的小編為大家科普一下注塑機螺桿的種類、參數和選型問題。

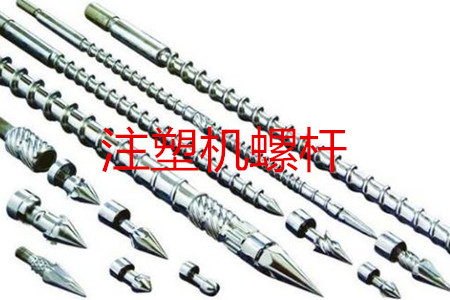

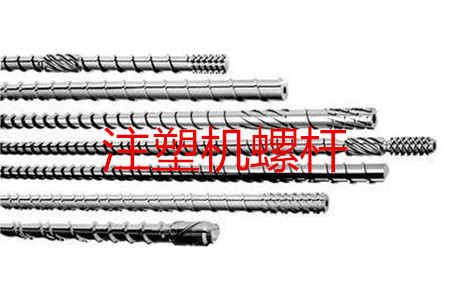

　　產品的種類

　　1、HPT全硬化粉末合金螺桿

　　這種螺桿一般采用鎢鈷粉末合金工具鋼材料，在生產的時候，通過特殊工藝來硬化成型，它的外部以及內部的硬度是一樣的，都在HRC65°左右，因它比較適合用來加工高腐蝕性塑料、高溫塑料、精密產品。

　　2、雙合金螺桿

　　這種螺桿使用SACM645、38CrMoAlA作為基材，在牙頂或者是螺槽離子的位置噴焊碳化鎢鎳基合金，從而讓螺桿的表面硬度達到HRC60°，這種螺桿適合用來加工透明的塑料制品，也適合用來加工添加纖維的PA6、PA66等材料。

　　3、電鍍螺桿

　　這種螺桿同樣使用SACM645、38CrMoAlA作為基材，只不過在成型過后在外面需要進行電鍍處理，一般電鍍的材料為鎳、鈦等元素。硬度通常在HRC60°左右。比較適合用來加工透明材料和腐蝕性塑料。

　　4、普通氮化螺桿

　　這種螺桿使用SACM645和38CrMoAlA作為基材，它的氮化層深度需要達到0.5-0.8mm，硬度一般為HV980~1080°。比較適合用來加工普通的塑料材料。

　　參數說明

　　1、D—螺桿的直徑(行業中多使用Φ來表示)

　　螺桿的直徑大小和塑化能力的大小有直接關系，因此它會影響到注塑容積的大小。

　　2、L/D—螺桿的長徑比

　　L表示的是螺桿螺紋部分的有效長度。如果螺桿的直徑是固定的，L/D越大，那么螺紋的長度越長，螺紋的長度會影響到物料在螺桿中所受到的熱歷程和能量吸收能力。一旦L/D太小，物料的熔化效果和熔體質量就會受到影響，但是L/D太大，反而會增加能量的消，導致扭矩增大。

　　3、L 1—加料段長度

　　L1的長度不應該控制得當，不能太長也不能太短，尤其是不能過短，如果太短的話，就會導致物料提前熔融，從而影響到螺桿后面各段的塑化。

　　4、ε—壓縮比

　　ε=h1/h3，如果壓縮比增大，那么同樣也會增強剪切的效果，但是同時會導致塑化的能力變?nèi)酢?/p>

　　5、S— 螺距

　　螺距的大小會影響到螺旋角，螺旋角的大小又會進一步影響到螺槽的輸送效率。

　　產品的選型

　　1、螺桿的直徑(D)

　　在選擇螺桿直徑時，應該要考慮注射量，射出容積=1/4×π×D↑2×S(射出行程) ×0.85。射出的容積和注射壓力成反比，但是和塑化能力成正比。

　　2、輸送段

　　在考慮輸送段的時候，應該要留意到材料的輸送、推擠以及預熱，應該要確保加工的時候，材料能夠預熱到熔點。通常來說如果加工結晶性塑料，那么輸送段的距離應該要長一些，非晶性材料可以短一些，熱敏性材料應該選擇輸送段短的螺桿。

　　3、壓縮段

　　漸變型螺桿的壓縮段通常都比較長，占到螺桿總長的50%，在塑化的時候能量轉換也會比較緩和，如果加工PVC等熱穩定性差的塑料可以選用這種螺桿。

　　突變型螺桿的壓縮段一般比較短，只占到螺桿總長的5%~15%，因此它的塑化能量轉換較劇烈，加工聚烯烴、PA等結晶型塑料可以用這種螺桿。而通用型螺桿它的壓縮段是比較常規的，可以適應多種塑料的加工。
